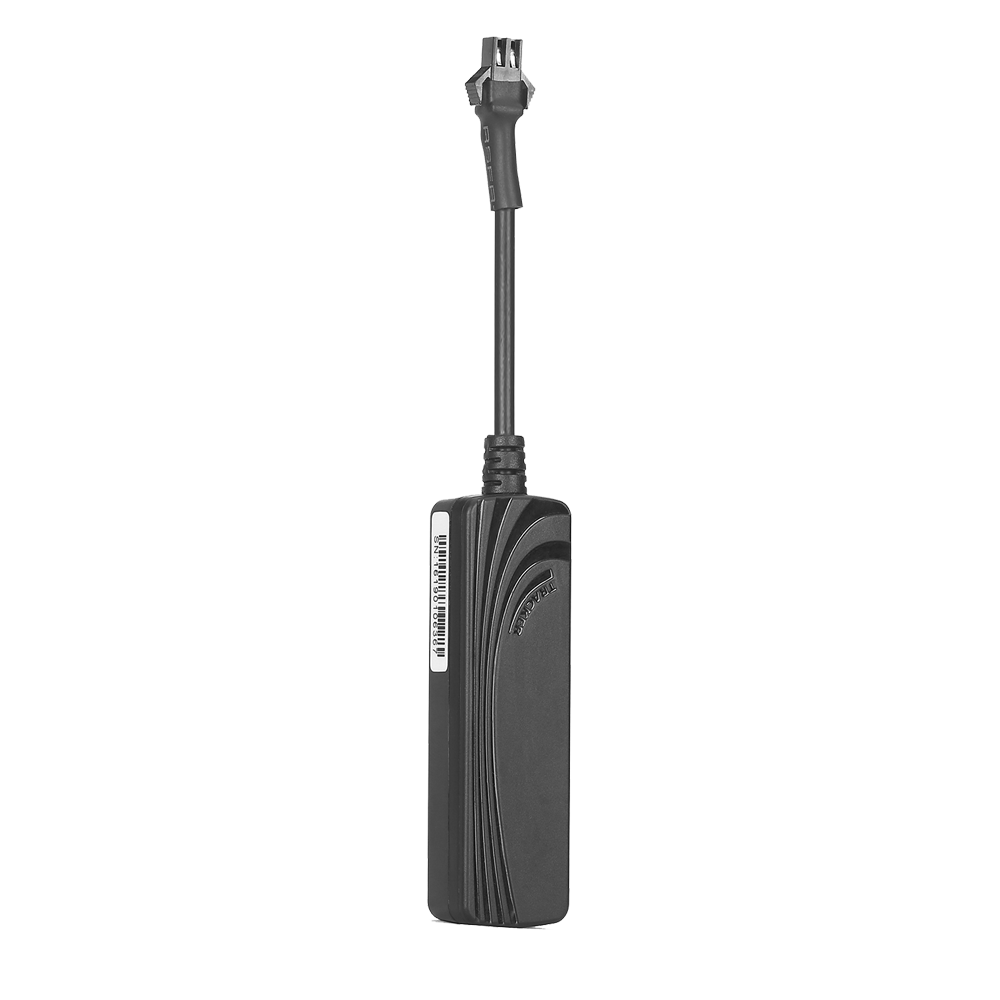

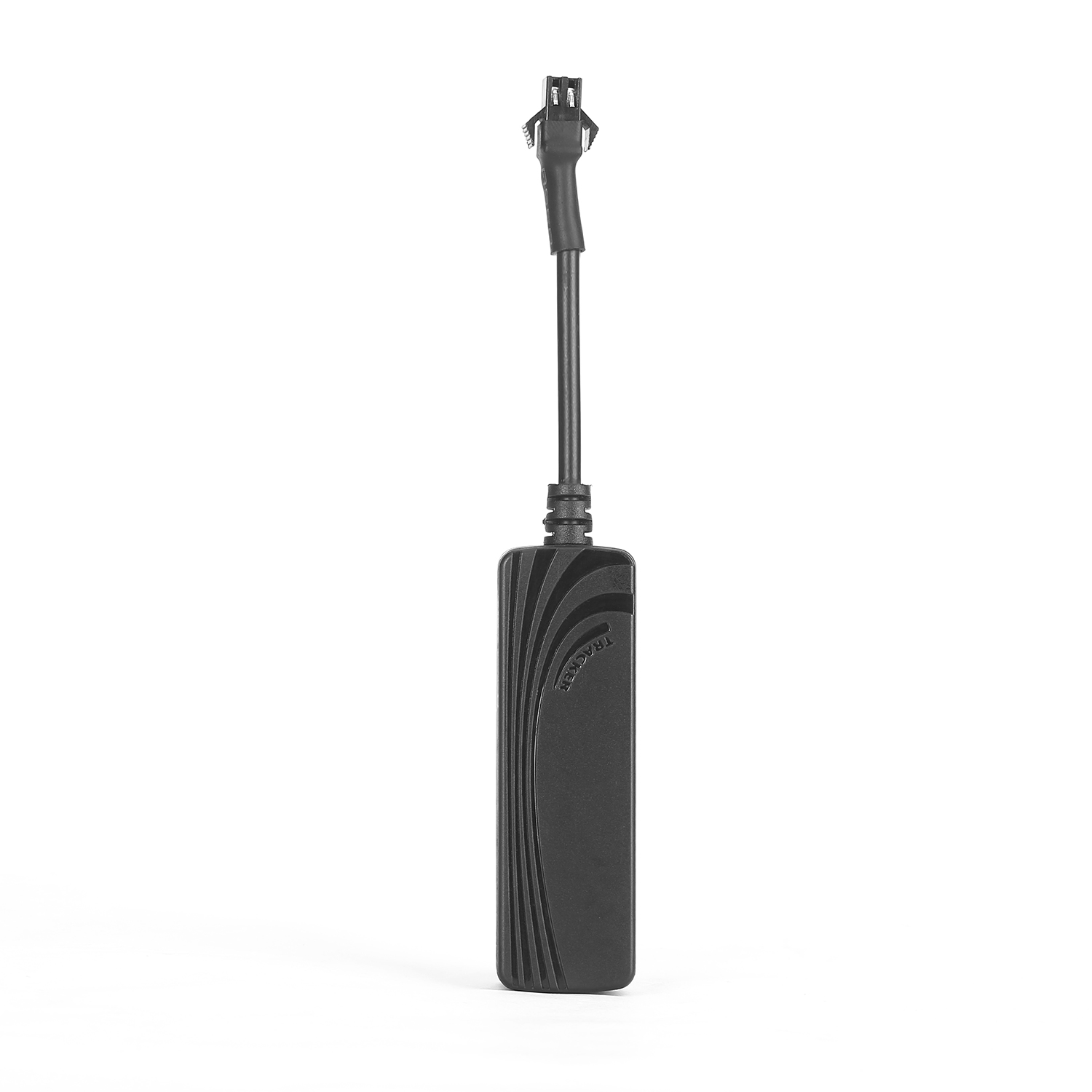

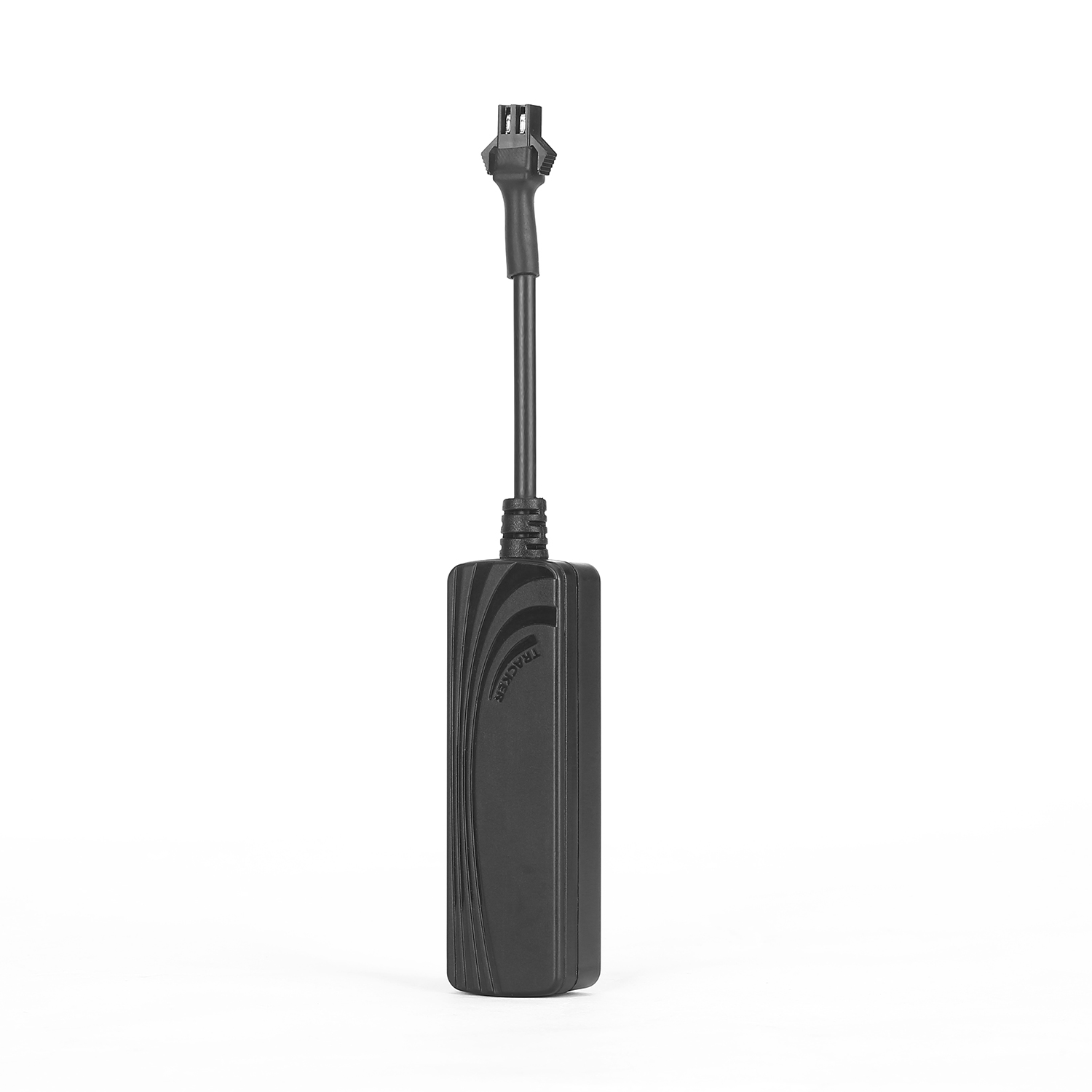

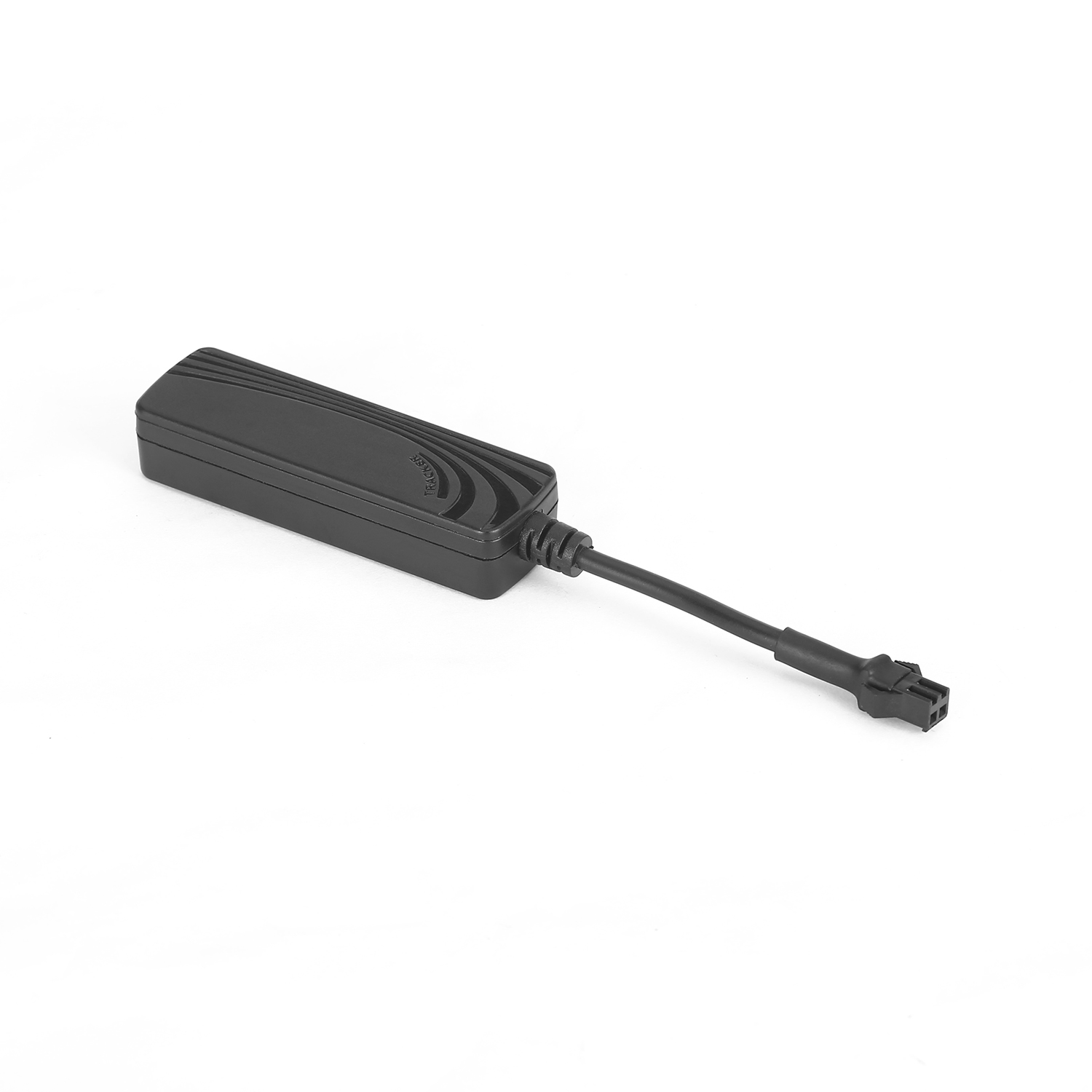

产品规格：67(L)*20(W)*11(H)mm
二、硬件技术指标：
内容 | 规格 |
硬件平台 | MT2503D |
工作电压 | DC 9~36V |
工作电流 | 20~30mA@12V |
待机电流 | 小于10mA |
定位方式 | GPS定位+北斗+基站定位+EPO |
定位误差 | GPS<10米(定位误差与车辆所在区域地形及时间等有关联） |
捕获灵敏度 | -143dB |
跟踪灵敏度 | -159dB |
陶瓷天线 | 内置GPS/BD双模陶瓷天线 15*15*2 |
通信网络 | GPRS |
通讯制式 | 850/900/1800/1900MHz
|
通讯方式 | TCP/UDP 根据通讯协议而定 |
GPRS | Class12 TCP/IP build |
热启动 | -2s |
冷启动 | -38s |
防拆卸方式 | 光感防拆报警 |
工作温度范围 | -25℃ ~ +80℃ |
贮存温度范围 | -25℃ ~ +85℃ |
电池 | 3.7V /70mAh聚合物电池 |
尺寸 | 67(L)*20(W)*11(H)mm |
重量 | 56g
|
三、 产品特征：
●产品体积小巧
●功耗低
●支持光感拆除报警
●防探测
●具有休眠超长待机功能1-30天自由设置
●内置自恢复保险丝
●多重保护，防止程序异常
●支持远程升级
●支持贴片卡
适用于租赁抵押按揭贷款车管理、固定资产管理、贵重物品管理、物流行业等。
四、产品功能说明
功能块 | 功能明细 | 功能说明 |
通讯频段 | GSM四频系统 | 全球通用 |
跟踪定位 | 定时跟踪 | 按照设置的间隔时间回传经纬度等定位信息 |
潜伏模式 | 休眠模式 | |
车辆状态检测 | 点火/熄火 状态 | 每次上传的数据包中均包含有ACC ON/OFF状态 |
剪线/低电压 报警 | 当主机检测不到外部电源，上报掉电报警；检测到车辆电压低到一定值后（小于8V），会上报掉低电压提醒 | |
超速报警 | 平台设置最大限速值，当GPS速度大于设定的值，则上报超速报警 | |
其他功能 | 光感拆除报警 | 由暗到亮开始向平台报警（可控制开关，默认开启） |
盲区补传功能 | 终端定位且通讯异常，储存数据，最多800条。当通讯信号正常上线时设备立即上传盲区定位数据。 | |
ACC检测 | 可单独接车上的点火线检测车辆点火和熄火状态 | |
EPO辅助 定位功能 | 终端支持EPO辅助定位功能，增强定位速度及效果。 | |
拐点补传 | 当设备方向角改变大于一定的角度时（可设置），立即上传一条位置数据，优化轨迹。 | |
远程升级 | 服务器程序远程升级 | |
低功耗 | 静止模式 | 3D三轴加速度传感器实时感知车辆震动状态，上电为运动模式，当主机静止5分钟后为静止模式，关闭GPS模块，有震动即进入运动模式。 |
防探测 | 伪基站 | 设备会检测是否是伪基站 |
后备电池 | 自动开启 | 后备电池无物理开关单片机控制通电5min自动开启 |
五、产品安装操作流程
设备安装
（1）检查设备：查看设备外观是否良好，相关配件是否齐全。
（2）安装SIM卡：打开设备将SIM卡放入卡座。请避免用力过度损坏卡座，且不要在设通电的状态进行插拔SIM卡，请确保为移动SIM卡且具备上网功能。贴片卡无需以上操作

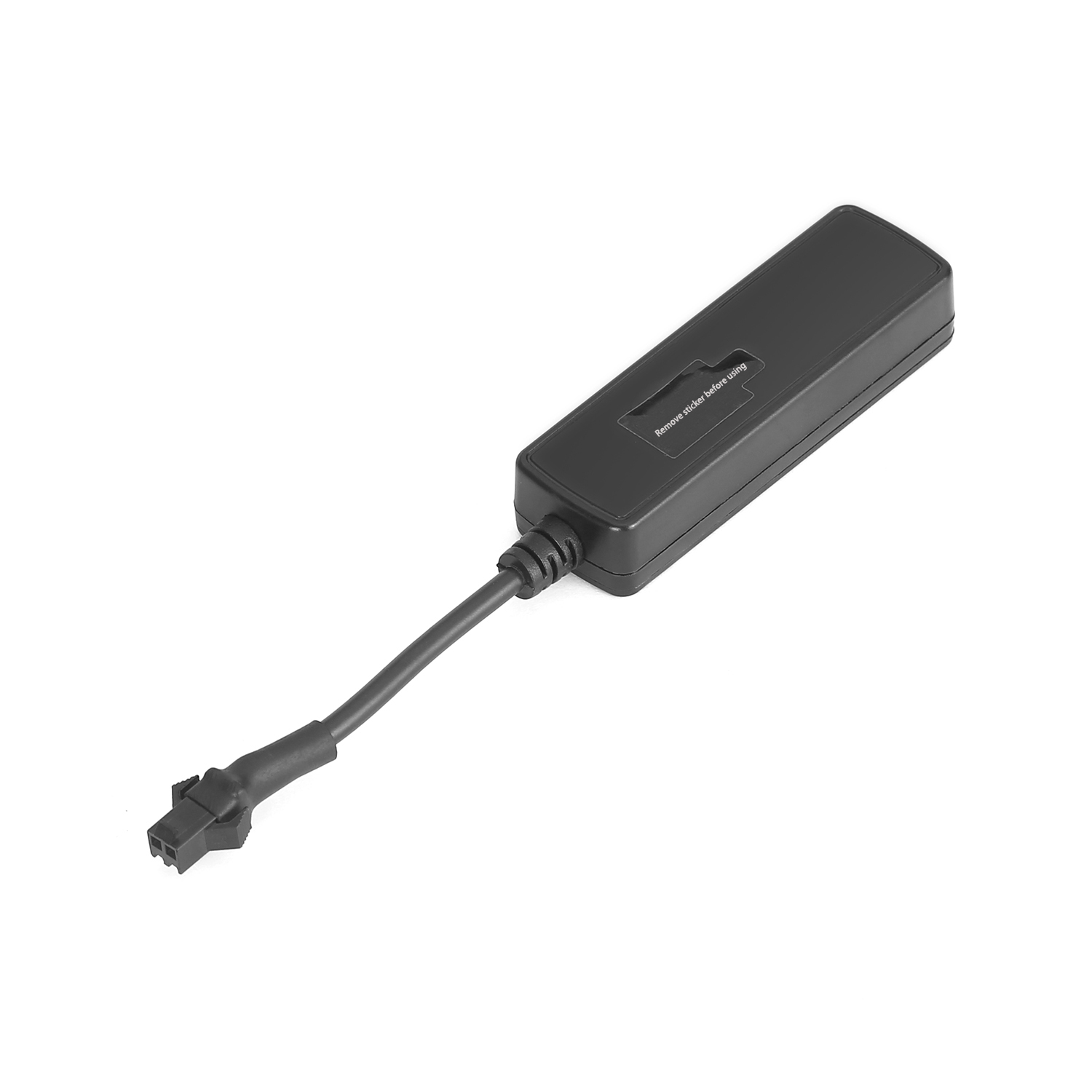

（3）撕开终端背面的光感标（否则终端拆除无法上报拆除报警）
注意事项:
1）尽量选择隐藏式安装，防止被拆除；
2）固定好安装位置，终端不能悬空安装在长期振动较大位置，建议使用强力双面胶粘贴或者使用强磁及其他的固定方式；
3）选择干燥的位置，选择不易进水的位置确保持终端的干燥，要注意远离空调出风口以防在温差变化时，有冷凝水积聚在终端内部严重影响产品的使用寿命；
4）避免与发射源放在一起，如车内影音、倒车雷达和对讲等电子设备，防止干扰；
5）设备内置 GSM 天线及 GPS 天线，安装时应确保接收面向上（朝向天空），且上方无金属物遮挡，否则可能会削弱天线信号，造成设备工作异常。
6)设备带光感的一面，安装所在的位置，不能有强光，否则终端会产生误判拆除报警

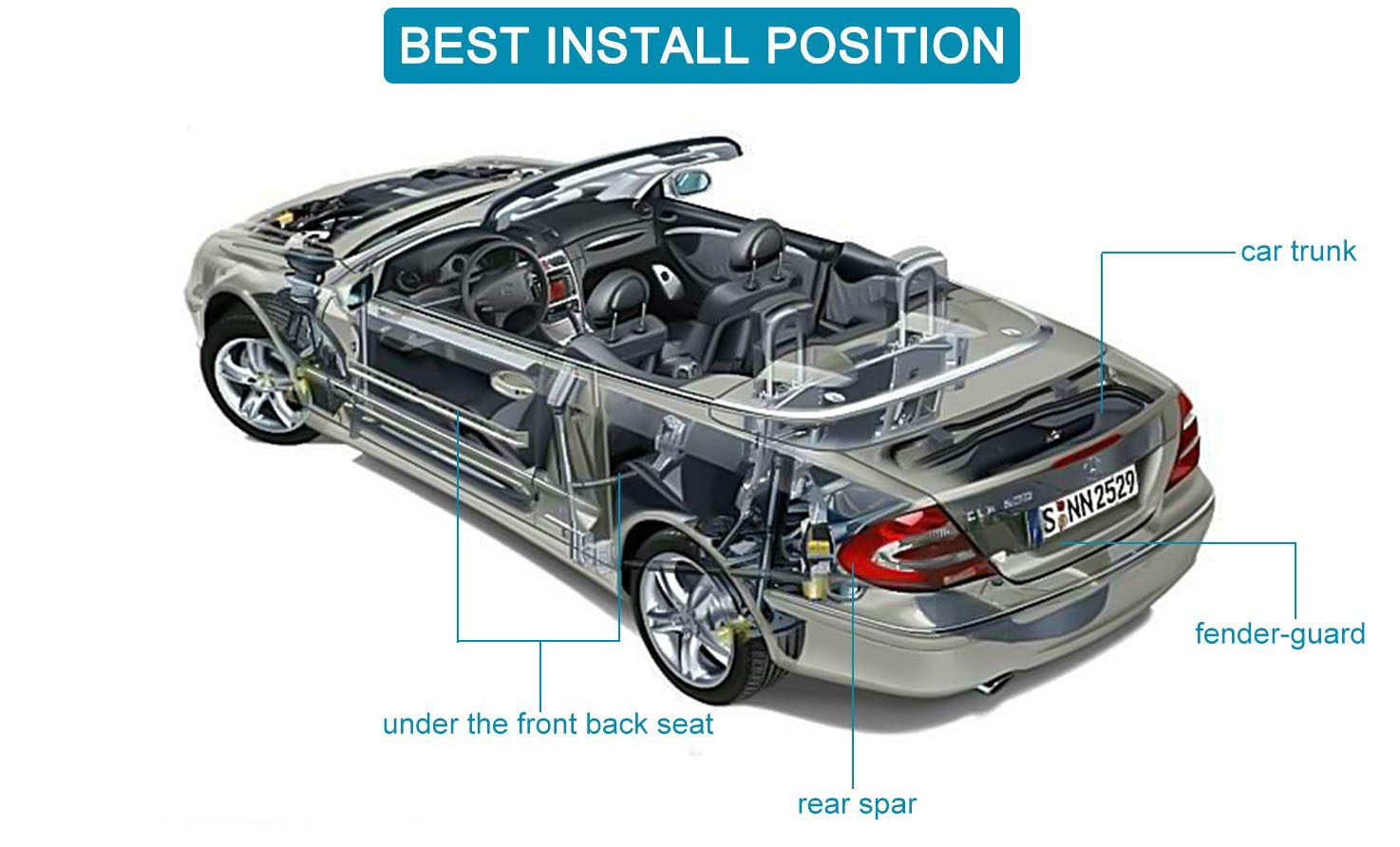

建议安装位置:
1）前挡风玻璃下方装饰板内隐藏处；
2）前仪表盘（表皮为非金属材质）周围隐蔽处；
3）后挡风玻璃下方饰板下；
4）后备箱
六、故障排除与保修服务
指示灯类型 | 指示灯状态 | |
GSM 灯（红色） | 长亮：已经连上服务器 | |
闪烁：网络搜索中……. | ||
不亮：休眠或者通讯异常、指示灯损坏 | ||
GPS 灯（蓝色） | 长亮：已经定位 | |
闪烁：卫星搜索中……. | ||
不亮：休眠或者定位异常、指示灯损坏 |
常见问题 | 故障描述 | 解决方案 |
定位信号不好 | 在接收不良的区域使用终端，如高楼底下或地下室等，无法有效接收卫星电波 | 在信号良好的地方使用 终端 |
无法开机 | 反复开关机，指示灯不亮 | 开关打到OFF过10秒开机 |
SIM卡没装好 | 检测SIM卡，重新安装 | |
无法连接网络 | SIM卡金属面有污物 | 请用干净的布擦试 |
SIM卡损坏或无效 | 请更换有效SIM卡联系服务商 | |
超出GSM服务区域 | 请移到网络服务供应商 服务区域 | |
信号弱 | 请移信号强的地方重试 | |
查不到定位信息 | SIM卡没开通GPRS业务 | 请联系网络服务供应商 开通GPRS业务 |
SIM卡欠费 | 充值费用 | |
发送指令修改 参数不变化 | 指令格式错误 | 请重新编辑指令再次发送 |
发送指令不回复 | 请确保终端能正常连接 网络并且开通终端SIM 卡短信功能 |
注意事项
1．电子类产品请注意防水。
2．设备的供电为直流9V～36V之间，推荐工作电压为12V。安装时应先确定用户的电源系统是否在此范围内，超过终端最大电压会使终端损坏。
3．当环境温度超过终端正常工作温度范围时，建议断电。
4．当车辆处于地下停车场、隧道或车库时，将会影响定位信号，并可能出现通讯网络信号盲区导致设备无法监控；当车辆驶出以上区域后，设备将自动恢复正常工作。
5．遇到异常情况，请不要自行修理。因连接非原装附件或拔掉各部件之间的连接造成的损坏，厂商不承担责任。
七、 保修售后服务
1. 本产品安装之日起，享受一年保修服务。保修期内属非人为因素或产品质量造成的
设备损坏，请及时与代理商联系。
2. 对客户私自拆动或不可抗力（如洪水，车辆事故）造成的损坏不予维修。
3. 保修只适应于本 IMEI 号的机子，产品 IMEI 号被撕去或模糊不清有偿维修。
4. 保修期满后，由于使用造成的产品损坏、故障，但需要收取维修材料成本费。
5. 免费为客户提供产品的购买、使用、安装等咨询及技术服务。
